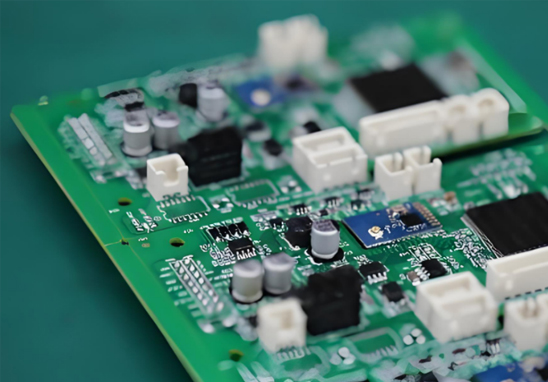

PCB抄板和PCB設計有什么區別？
很多企業在產品升級、設備國產化替代、老舊產品復制生產或電子產品開發過程中，經常會遇到一個問題：
PCB抄板和PCB設計到底有什么區別？
雖然兩者最終都會輸出PCB文件用于生產制造，但在技術路線、開發方式、應用場景和項目成本上存在明顯差異。了解兩者區別，有助于企業根據實際需求選擇更適合的方案。
什么是PCB設計？
PCB設計（PCB Layout）是指根據產品功能需求和電路原理圖，從零開始完成電路板開發的過程。
設計工程師通常需要完成：
- 需求分析
- 電路原理圖設計
- 元器件選型
- PCB布局布線
- EMC設計
- 信號完整性優化
- Gerber文件輸出
- 打樣驗證
簡單來說：
PCB設計屬于正向開發。
從產品功能需求出發，通過自主設計實現目標功能。
PCB設計的特點
優點：
- 完全自主知識產權
- 可根據需求靈活優化
- 性能可持續升級
- 適合新產品開發
缺點：
- 開發周期較長
- 研發投入較高
- 對技術團隊要求高
適用于：
- 新產品研發
- 產品升級換代
- 技術創新項目
- 定制化電子設備開發
什么是PCB抄板？
PCB抄板又稱：
- 電路板抄板
- PCB克隆
- PCB逆向設計
- PCB反向工程
是指通過已有樣板，對PCB結構、電路原理和程序進行分析還原，從而重新獲得生產資料的過程。
典型流程包括：
1. PCB掃描
2. Gerber還原
3. BOM分析
4. 原理圖恢復
5. 多層板層結構分析
6. 芯片識別
7. 程序分析（可選）
8. 樣機制作驗證
簡單來說：
PCB抄板屬于逆向開發。
從現有產品出發，還原其設計資料。
PCB抄板的特點
優點：
- 開發周期短
- 成本相對較低
- 適合無設計資料項目
- 可快速恢復停產設備
缺點：
- 部分加密器件破解難度高
- 特殊芯片可能存在替代問題
- 對抄板團隊經驗要求高
適用于：
- 老設備維修維護
- 產品升級改造
- 國產化替代開發
- 進口設備備件復制
- 無資料PCB復刻
PCB抄板和PCB設計的核心區別
| 對比項目 | PCB設計 | PCB抄板 |
| 開發方式 | 正向開發 | 逆向開發 |
| 起點 | 功能需求 | 實物樣板 |
| 原理圖 | 自主設計 | 反向恢復 |
| PCB文件 | 新建設計 | 還原生成 |
| 開發周期 | 較長 | 較短 |
| 開發成本 | 較高 | 相對較低 |
| 技術重點 | 電路設計能力 | 逆向分析能力 |
| 適用場景 | 新產品研發 | 產品復制與升級 |
從本質上看：
PCB設計是“從無到有”，PCB抄板是“從有到有”。
PCB抄板后還能進行二次開發嗎？
這是許多客戶最關心的問題之一。
答案是：
可以。
專業PCB抄板不僅能夠恢復原板資料，還可以在此基礎上進行：
- 功能升級
- 元器件國產化替代
- 尺寸優化
- 接口擴展
- 成本優化
- EMC整改
因此，目前很多企業采用：“抄板+優化設計”的方式完成產品升級。
這樣既能繼承原產品成熟技術，又能縮短研發周期。
多層板抄板難度為什么更高？
隨著電子產品集成度提高，4層板、6層板、8層板甚至更多層PCB越來越常見。
相比單雙面板，多層板抄板需要解決：
- 內層線路還原
- 盲埋孔分析
- 層疊結構識別
- 阻抗控制恢復
- 高速信號分析
因此，多層PCB抄板更加考驗團隊經驗和設備能力。
專業抄板公司通常配備：
- 高精度掃描設備
- X-Ray檢測設備
- 多層板分析系統
- 專業EDA設計軟件
才能保證較高的抄板成功率。
PCB抄板需要提供什么資料？
一般情況下提供以下任意一種即可：
方案一：實物PCB板
最常見方式。
方案二：完整設備
適用于無法拆板情況。
方案三：部分資料
例如：
- Gerber文件
- BOM表
- 原理圖
- 樣機
資料越完整，開發周期通常越短。
如何選擇PCB抄板服務商？
企業選擇PCB抄板供應商時，建議重點關注：
是否具備豐富抄板經驗
尤其是：
- 工控設備
- 醫療設備
- 電源產品
- 通信設備
- 汽車電子
等行業項目經驗。
是否具備完整制造能力
抄板只是第一步。
后續還涉及：
- PCB制板
- 元器件采購
- SMT貼片
- DIP插件
- 整機組裝
一站式服務可大幅縮短項目周期。
是否具備樣機驗證能力
能夠完成：
- 功能測試
- 老化測試
- 故障排查
才能真正保證項目落地。
宏力捷電子一站式PCB抄板與PCBA制造服務
深圳宏力捷電子擁有10多年PCB抄板實戰經驗，建立了專業的PCB逆向工程團隊，可為客戶提供高成功率的電路板抄板解決方案。
公司具備完整電子制造產業鏈資源：
- PCB電路板抄板
- 多層PCB抄板
- 原理圖反向設計
- PCB逆向開發
- PCB制板打樣
- 元器件采購
- SMT貼片加工
- DIP插件焊接
- PCBA代工代料
- 整機組裝測試
同時擁有自有PCB板廠與SMT貼片廠，可實現從PCB抄板、設計優化到批量生產交付的一站式服務，幫助客戶縮短研發周期、降低開發成本，加快產品上市進程。
